Material de aço ligado Cabeça de poço Assembléia FMC articulação giratória Cotovelo Union Style 50 Style 10

Descrição de produto

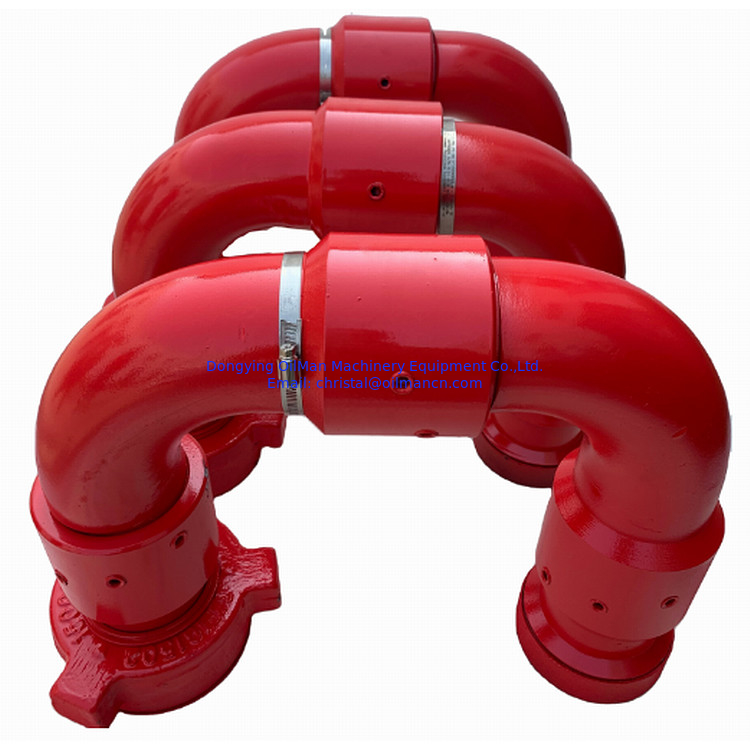

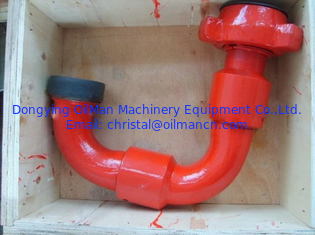

API Wellhead High Pressure Elbow Union,Chiksan FMC Joint Swivel Joint Style 50 10

Descrição

A articulação giratória é equipamento de cimento e fracturação de produtos de controle de fluidos de alta pressão.A união de martelo é para mudar a direção e facilitar a construção do gasoduto que liga a ligação da linha de tubulação. Amplamente utilizado no ambiente de funcionamento ácido (excluindo ambiente de funcionamento de gases ácidos que contenham CO2, H2S) na linha de descarga de alta pressão, linha de entrada, linha de fluxo temporário, teste de poços,e outras linhas de transmissão de alta tensão em gasodutosAs especificações das juntas giratórias são de 11⁄2 "~ 4", pressão nominal de trabalho de 42MPa ~ 105MPa, temperatura de trabalho -46 °C ~ 121 °C.

⑴.A junção giratória de alta pressão tem sido amplamente aplicada na condição de trabalho ácido, principalmente incluindo o tubo de descarga de alta pressão, tubo de admissão, tubo de fluxo temporário,tubos de ensaio de poços e tubos de transporte de fluidos em outras condições de alta pressão;

⑵.A articulação giratória de varredura de 11⁄2 "~ 4" de comprimento possui a pressão de trabalho a frio de 42Mpa ~ 105Mpa (6000psi ~ 15000psi), com 10 tipos diferentes.duas ou três direcçõesA empresa também pode fornecer juntas giratórias de 90 graus com diferentes tipos e kits de reparação sob condições de temperatura normal, baixa temperatura e gás sulfuroso.

Características

Principais parâmetros técnicos da junção giratória
⑴A articulação giratória de 90 graus está ligada com 10 tipos, 20 tipos, 30 tipos, 40 tipos, 50 tipos, 60 tipos, 70 tipos, 80 tipos, 90 tipos, 100 tipos de união e os modos comuns de ligação são os seguintes:

⑷.Exemplo:Lista de peças de articulação giratória de tipo 3 × 105 Mpa ((15000 psi) - fig.1502-M×M-10

- Não, não.	Nome	Quantidade	- Não, não.	Nome	Quantidade
1	WN articulação dobrada	1	8	NQ articulação reta	1
2	Anel de retenção de gordura	3	9	Rand	2
3	WQ articulação reta	1	10	Rand de Primavera	2
4	Esfera de aço	297	11	Hummer Union	2
5	Bloqueio de gordura	9	12	Fecho de esferas de aço	6
6	Anel de vedação da união	3	13	Anel de vedação em forma de O	3
7	Embalagem de glândulas	3	14	Circuito para o buraco	6
