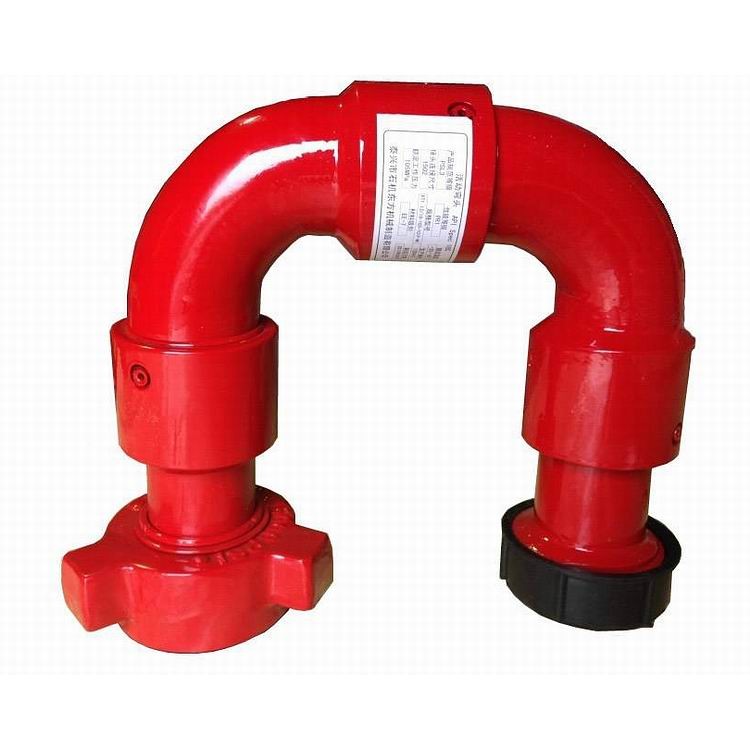

Cotovelo 15000psi da junção de giro Fig1502 para o ambiente operacional ácido

Descrição de produto

Cotovelo ativo da junção de giro do API 16C 15000psi Fig1502 Chiksan para a fonte Equipmen do campo petrolífero

Descrição

A junção de giro é de cimentação e de fratura os produtos de alta pressão do controle fluido do equipamento. A união do martelo é mudar o sentido e facilitar a construção do encanamento que conecta a linha conexão da tubulação. Amplamente utilizado no ambiente operacional ácido (com exclusão de conter ambiente operacional ácido do gás do CO2, do H2S) na linha de descarga de alta pressão, na linha de entrada, em uma linha de fluxo provisória, bem no teste, e em outras linhas de transmissão de alta tensão nos encanamentos. As especificações da junção de giro são 1 ½ “~ 4" dentro, pressão de trabalho avaliado de 42MPa ~ 105MPa, trabalhando o ℃ da temperatura -46 ~ ℃ 121.

⑴. A junção de giro de alta pressão foi aplicada extensamente na condição do funcionamento ácido, incluindo principalmente a tubulação de descarga de alta pressão, a tubulação da entrada, a tubulação provisória do fluxo, a tubulação dos bem-testes e as tubulações do transporte fluido sob outras condições de alta pressão;

⑵. O 1 ½ bem-desenvolvida “~4" junção de giro longa da varredura possui a pressão da trabalho a frio de 42Mpa~105Mpa (6000psi~15000psi), com 10 tipos diferentes. Pode ser girado por 360° ao longo de um sentido, de dois sentidos ou de três sentidos. A empresa pode igualmente fornecer junções de giro de 90 graus os tipos diferentes e jogos de reparação sob as condições da temperatura normal, da baixa temperatura e do gás sulfuroso.

Características

Parâmetros técnicos principais da junção de giro

⑴a junção de giro de .90 grau é conectada com 10 o tipo, 20 tipo, 30 tipo, 40 tipo, 50 tipo, 60 tipo, 70 tipo, 80 tipo, 90 tipo, 100 tipo união, e os modos de conexão comuns estão tão abaixo:

⑷. Exemplo: Lista de peças de 3" ×105Mpa (15000psi) - fig1502-M×M-10 tipo junção de giro

Não.	Nome	Qty	Não.	Nome	Qty
1	WN dobrou comum	1	8	Junção reta do NQ	1
2	Anel de retentor da graxa	3	9	Margem	2
3	Junção reta de WQ	1	10	Margem da mola	2
4	Bola de aço	297	11	União de Hummer	2
5	Bloqueio gorduroso	9	12	Tomada da bola de aço	6
6	anel de selagem da união	3	13	anel de selagem O-dado forma	3
7	Embalagem de glândula	3	14	Grampo de retenção para o furo	6

Mostras do produto
